G11W內螺紋隔膜閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品特點
設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W內螺紋隔膜閥
產品用途
本閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
產品材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
產品測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
內螺紋隔膜閥主要尺寸參數
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
SW |
b |
H1 |
H2 |
D0 |
質量 |
|
|
DN |
G |
|||||||||
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
- | - |
45 |
0.7 |
||
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 |
||
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 |
||
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 |
||
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 |
||
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 |
||
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 |
||
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 |
|
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 |
||

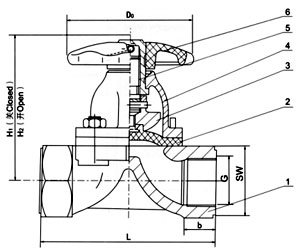

產品尺寸
