J45J/Fs直流式襯膠截止閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
主要性能規范
工作溫度 適用介質
≤85℃ J：一般腐蝕性介質
≤120℃ FS：強腐蝕性介質
注：此為本廠基型產品適用溫度。
工作溫度 適用介質
≤85℃ J：一般腐蝕性介質
≤120℃ FS：強腐蝕性介質
注：此為本廠基型產品適用溫度。
主要零配件的材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵襯橡膠、氟塑料 |
| 閥蓋 | 灰鑄鐵襯橡膠、氟塑料 |
| 閥瓣 | 碳鋼襯橡膠、氟塑料 |
| 手輪 | 灰鑄鐵 |
| 閥桿 | 碳鋼襯橡膠、氟塑料 |

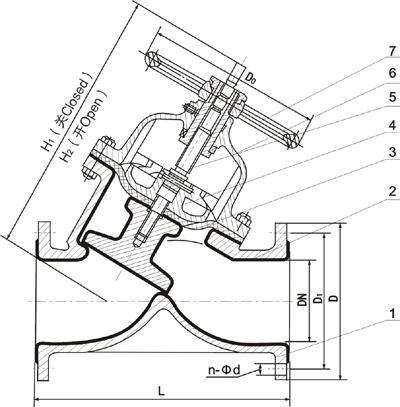

主要外形尺寸和連接尺寸
| 公稱通徑 | 公稱壓力/MPa | 工作壓力/MPa | L | L1 | D | D1 | Z-фd | Do | H | H1 | H2 | 重量 ㎏ | |
| DN/mm | NPS/inch | ||||||||||||
| 25 | 1 | 0.6 | 0.6 | 160 | 260 | 100 | 75 | 42 | 120 | 205 | 235 | 4.5 | |
| 32 | 1 1/4 | 200 | 120 | 90 | 44 | 140 | 13 | ||||||
| 40 | 1 1/2 | 200 | 322 | 130 | 100 | 44 | 140 | 250 | 290 | 330 | 9.5 | ||
| 50 | 2 | 230 | 342 | 140 | 110 | 44 | 160 | 290 | 352 | 402 | 16.5 | ||
| 65 | 2 1/2 | 290 | 160 | 130 | 44 | 180 | 310 | ||||||
| 80 | 3 | 310 | 420 | 185 | 150 | 48 | 200 | 358 | 445 | 521 | 32 | ||
| 100 | 4 | 350 | 500 | 205 | 170 | 48 | 200 | 428 | 520 | 615 | 45 | ||
| 125 | 5 | 400 | 585 | 235 | 200 | 88 | 280 | 510 | 609 | 729 | 67 | ||
| 150 | 6 | 480 | 645 | 260 | 225 | 88 | 280 | 550 | 670 | 810 | 89 | ||
| 200 | 8 | 600 | 810 | 315 | 280 | 88 | 400 | 695 | 808 | 1003 | 145 | ||
| 250 | 10 | 730 | 375 | 335 | 12-23 | 500 | 920 | 950 | 1140 | 208 | |||
| 25 | 1 | 1.0 | 1.0 | 160 | 260 | 115 | 85 | 42 | 120 | 205 | 235 | 4.5 | |
| 32 | 1 1/4 | 200 | 135 | 100 | 44 | 140 | 13.5 | ||||||
| 40 | 1 1/2 | 200 | 332 | 145 | 110 | 48 | 140 | 250 | 290 | 330 | 10 | ||
| 50 | 2 | 230 | 342 | 160 | 125 | 48 | 160 | 290 | 352 | 402 | 17 | ||
| 65 | 2 1/2 | 290 | 180 | 145 | 48 | 180 | 310 | ||||||
| 80 | 3 | 310 | 420 | 195 | 160 | 48 | 200 | 358 | 445 | 521 | 33.5 | ||
| 100 | 4 | 350 | 500 | 215 | 180 | 48 | 200 | 428 | 520 | 615 | 47 | ||
| 125 | 5 | 400 | 585 | 245 | 210 | 88 | 280 | 510 | 609 | 729 | 70 | ||
| 150 | 6 | 480 | 645 | 280 | 240 | 88 | 280 | 550 | 670 | 810 | 95 | ||
| 200 | 8 | 600 | 810 | 335 | 295 | 88 | 400 | 695 | 808 | 1003 | 151 | ||
| 250 | 10 | 730 | 390 | 350 | 12-23 | 500 | 920 | 950 | 1140 | 235 | |||
| 采用標準 設計與制造：Q/JBGN01? 結構長度：GB12221（1系列） 法蘭連接尺寸：JB78(PN0.6MPa) | |||||||||||||
產品尺寸
